Підйомники для інвалідів у громадських будівлях: приклади розміщення для різних входів

Часто вхід у будівлю знаходиться вище за рівень тротуару, а єдиний спосіб потрапити всередину це піднятись сходами. В такому випадку пасажир інвалідного візка не може дістатись входу без сторонньої допомоги. Пандус робить ситуацію дещо кращою. Встановлення пандуса, котрий має безпечний кут нахилу, вимагає багато вільного простору біля будівлі. Підйомники з платформою для інваліда займають менше місця, тому їх простіше інтегрувати у вхідну групу.

Важливо, щоб конструкція допомагала швидко потрапити всередину будівлі, без зайвих маневрів чи ризику втратити рівновагу. Від того, де розмістити підйомник, залежить чи буде можливо і зручно ним користуватись.

Обираючи місце для розміщення, враховують контекст споруди, архітектурні характеристики, простір на верхніх і нижніх рівнях. Для громадських будівель також важливе збереження зовнішнього вигляду. Підйомник має виглядати як частина будівлі, не перекривати огляд на її вхід.

Підйомники з платформою для інваліда: де і як їх розміщують

Згідно із законодавством України, громадські споруди мають бути доступними для кожного. Власники будівель зобов’язані створити альтернативний шлях пересування для людей на візках. Це вирішується підйомником або пандусом.

Підйомник для інвалідів у громадській будівлі має бути дійсно функціональним. Якщо елемент доступності фактично не дає користувачам потрапити всередину будівлі, власник приміщення несе відповідальність за невідповідність вимогам ДБН.

Як обирають місце встановлення підйомника

Підйомники ставлять біля входів у магазини, лікарні, школи, біля сходів, або монтують безпосередньо вздовж сходового маршу. У громадських будівлях часто є важливим залишати сходи вільними. Тому обирають варіанти встановлення фронтально перед входом, збоку від сходів або у куту біля стіни.

Перед встановленням платформного підйомника, враховують:

• Ширину сходового маршу. Якщо доцільно вмонтувати підйомник до сходів, треба залишити достатньо місця для інших людей.
• Зону для розвороту. Важливо, щоб користувач міг вільно заїхати на платформу та виїхати з неї.
• Міцність конструкцій. Стіна, на котру встановлюють кронштейни, має витримати конструкцію підйомника.
• Вільний прохід. Рух пасажира візка має бути продуманий таким чином, щоб не заважати основному потоку людей.
• Захист від негоди. Конструкція має бути захищена від дощу та снігу.
• Електропостачання. Обирають місце, що дозволяє вивести електрику та заживити підйомник.

Підйомники з платформою для інваліда: технічні вимоги до розміщення

Відповідно до ДБН В.2.2-40:2018 щодо інклюзивності будівель і споруд, підйомник повинен відповідати таким технічним вимогам:

• зберігати мінімальну ширину проходу для основного руху людей
• мати мінімальний розмір безпечної зони на нижньому та верхньому рівнях (1,5 × 1,5 метра)
• мати кнопки керування на доступній висоті
• оснащуватися бортиками, хвіртками, бар’єрами, автоматичними системами блокування руху
• гарантувати аварійне живлення для випадків відключення електроенергії
• забезпечувати неслизьку поверхню платформи та безпечної зони
• бути захищеним від несприятливих погодних умов: навісами, закритою шахтою, антикорозійним покриттям

Широкий громадський вхід: логіка розміщення підйомника

Громадські будівлі мають регулярний потік відвідувачів. При організації безбар’єрного простору важливо розділити цей потік і відокремити рух пішоходів від руху людей на візку. Для цього підйомник ставлять збоку від сходин, біля стіни або перед широким входом. Таким чином, людина на кріслі не пересікається маршрутом із людьми на сходовому марші.

Підйомники з платформою для інваліда: основні принципи розміщення

• Рух людини з візком не має заважати пішохідному руху.
• Не можна розміщувати підйомник там, де люди зупиняються. Наприклад, біля каси, ресепшену, фотозони.
• У широких громадських входах підйомник не має конфліктувати із зовнішнім виглядом будівлі, розривати її симетрію.
• Також важливий безпековий фактор. Підйомник не повинен створювати сліпі зони для охорони, блокувати евакуаційний вхід та пожежні маршрути.

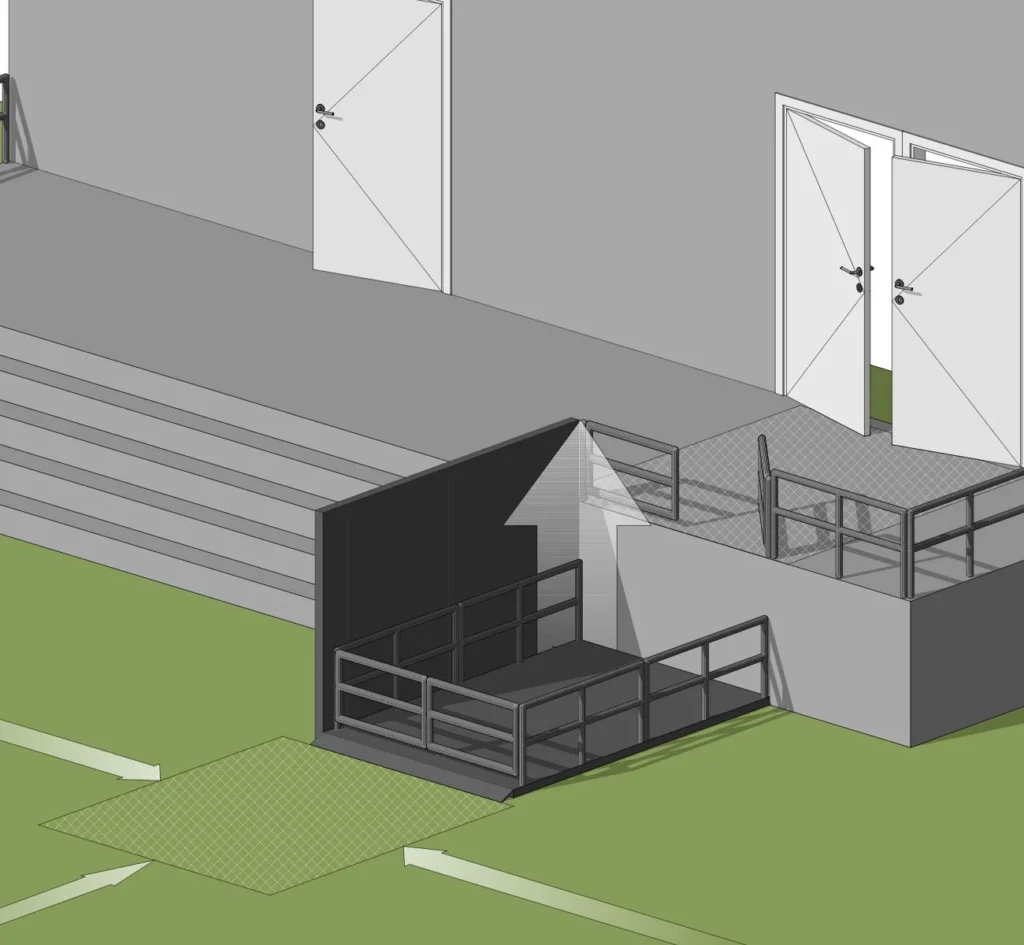

Медичний заклад: підйомник біля широких дверей для прямого доступу

У медичному закладі потік людей на візках набагато більший ніж в інших місцях. Важливо, щоб рух маломобільних пацієнтів не створював чергу. Підйомник повинен працювати швидко, забезпечувати плавне і рівне підняття.

Конструкцію часто встановлюють навпроти широких дверей або збоку від основних сходів. Це дозволяє пацієнтам швидко потрапити всередину закладу, без зайвих маневрів. Бажано, щоб медичний заклад мав у вхідній групі одночасно пандус і підйомник. Таким чином у користувача візка є два альтернативних способи потрапити всередину.

Якщо медичний заклад має декілька корпусів, встановлюють по 1 підйомнику на кожен. Важливо, щоб користувач міг дістатися будь-якого блоку лікарні.

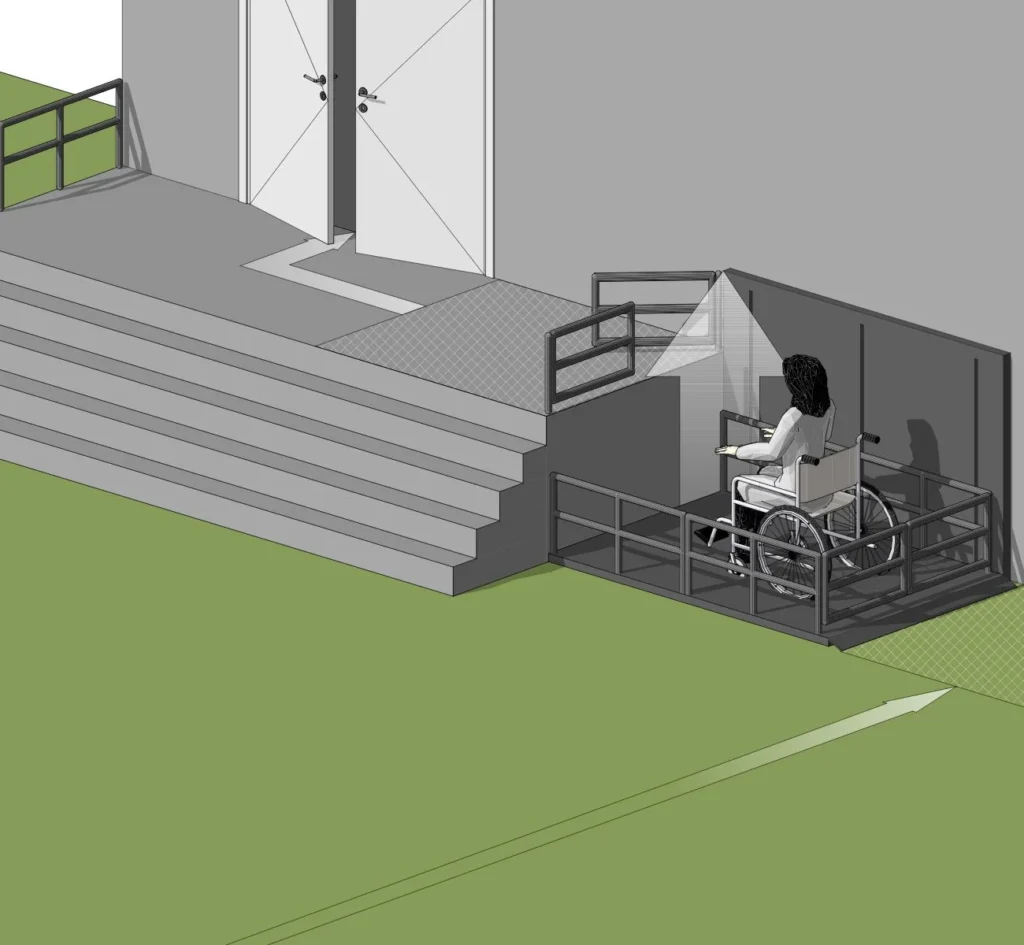

Навчальний заклад: інтеграція підйомника без перешкод для потоку людей

Підйомник з платформою для інвалідів біля навчального закладу не повинен заважати руху учнів або персоналу. Оскільки освітні установи мають широкі сходи, логічно встановити похилий платформний підйомник для руху вздовж сходового маршу. Проте, якщо простору достатньо, краще обрати вертикальний варіант.

Через високий потік біля входу, імпульсивну поведінку учнів або звичайну неуважність сходи варто залишити повністю вільними. Підйомник встановлюють таким чином, щоб конструкція не пересікалась з основним трафіком взагалі.

Якщо будівля дозволяє, підйомник розміщують збоку від сходів. Така конструкція дозволить користувачу крісла колісного швидко дістатись дверей. Також бажано встановити додаткові захисні огородження. Якщо є альтернативний вхід із перепадом висоти, його також забезпечують підйомником. Додатковий вхід допоможе уникнути скупчення людей, що дає пасажиру крісла безпечніші умови пересування.

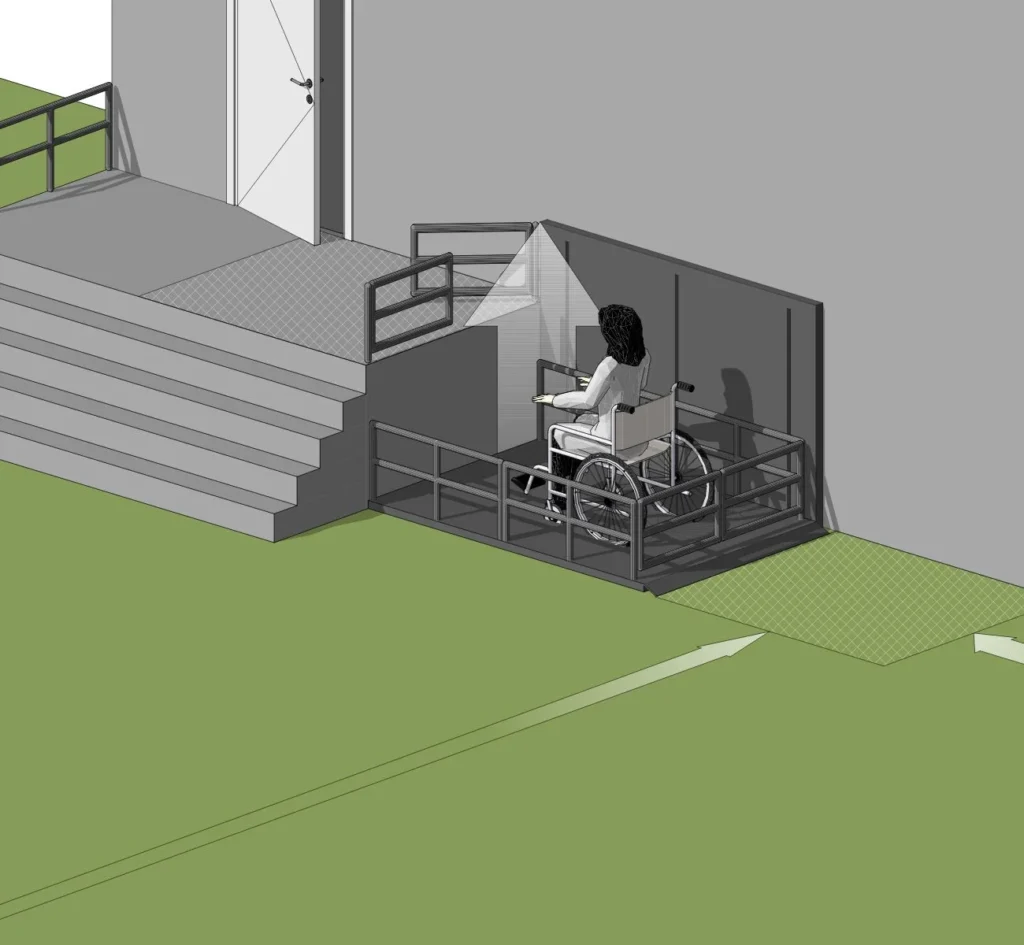

Аптека або малий офіс: встановлення в обмеженому просторі

У невеликих приміщеннях, таких як аптеки або малі офіси, часто бракує місця біля входу. Такі простори складно забезпечити:

• вільним проходом
• місцем для маневрування візка
• нормальною роботою дверей, що не перекриває рух візка

Найчастіше підйомники монтують збоку від дверей або у куті фасаду, щоб не заважати проходу. Також встановлюють складані похилі платформи, які в неробочому стані взагалі не заважають основному руху.

Окрему увагу треба приділити безпечній зоні висадки. Вона не повинна перетинатись із рухом дверей. Якщо вхід знаходиться ближче до однієї стіни, підйомник монтують з протилежного боку. Таким чином користувач крісла напряму рухається до дверей.

Що врахувати при виборі місця для підйомника на конкретному об’єкті

Перед тим, як купити підйомник з платформою для інвалідів, варто врахувати особливості будівлі, доступний простір, умови майбутньої експлуатації.

Перед технічною оцінкою простору, треба зважити контекст: хто відвідує заклад, як часто та у які години. Наприклад, лікарні та університети мають однаково широкі сходи. Але через поведінку відвідувачів і кількість трафіку у пікові години, місце встановлення підйомника обирають різне. У лікарні доцільно розмістити конструкцію навпроти широкого входу, в університеті краще прикріпити конструкцію збоку.

Як оцінити місце для монтування підйомника до будівлі:

1. Спочатку простір вимірюють. Визначають ширину сходів, розмір площадки для платформи, розмір безпечної зони (згідно ДБН В.2.2-40:2018, розділ 6.2.3).
2. Далі перевіряють повний маршрут руху візка. Важливо, щоб користувач міг вільно заїхати на платформу та вільно виїхати з неї. Також вимірюють рух відкриття дверей, що не повинні впиратися у візок. Інші об’єкти також не мають перешкоджати руху крісла. Окрім цього, маршрут людини на візку не має пересікатись з основним потоком відвідувачів.
3. Окремо враховують конструктивні можливості будівлі. Треба знайти місце, де можна безпечно закріпити кронштейни до стіни або сходів. Також важливо підвести електроживлення до підйомника.
4. Зручність та безпека користувача. Місце для платформи та безпечної зони повинно бути рівним. Для цього потрібні зони заливають рівним шаром бетону та закривають антиковзким покриттям.

Зробити точні виміри, оцінити простір для майбутнього підйомника та зробити правильне ТЗ для компанії постачальника допоможе інженер-конструктор. Він виявляє потенційні проблеми та дозволяє уникнути доопрацювання після встановлення.
