Підйомник для інвалідів вертикальний з платформою: як організувати безпечну зону посадки

Підйомник для інвалідів вертикальний вимагає безпечну та функціональну зону посадки. Розмір посадкової зони визначається параметрами платформи, площадок заїзду та виїзду візка, а також додатковими огороджувальними конструкціями.

Розміри зон під’їзду та виїзду мають мінімальні значення: 1.5 × 1.5 метра. Ці значення не є фіксованими, бо на них впливають інші додаткові фактори:

• схема руху візка
• архітектурні елементи обмеження простору
• інші можливі елементи, що перешкоджають руху
• наявність порогів або перепаду висот

Параметри підйомної площадки мають враховувати ширину візка, відступи від огороджень, розміри стін прилеглої будівлі. Користувач має дотягнутись до всіх елементів всередині платформи, при цьому не впиратись в неї.

Що таке зона посадки і чому вона важлива для вертикального підйомника з платформою

Зона посадки підйомника для інвалідів є простором, котрий складається з платформи для руху та зони для маневру перед платформою. Функціонально зона посадки повинна забезпечувати безпечний під’їзд, простір для розвороту візка, стабільність під час руху.

При правильній організації зони посадки, користувач:

• легко заїжджає на платформу без складних маневрів
• надійно розташовується в межах платформи без ризику з’їзду під час руху
• має змогу виїхати з платформи на верхньому рівні
• має зону для маневрів після виїзду
• не впирається у двері та може скористатися ними
• не заважає руху інших людей

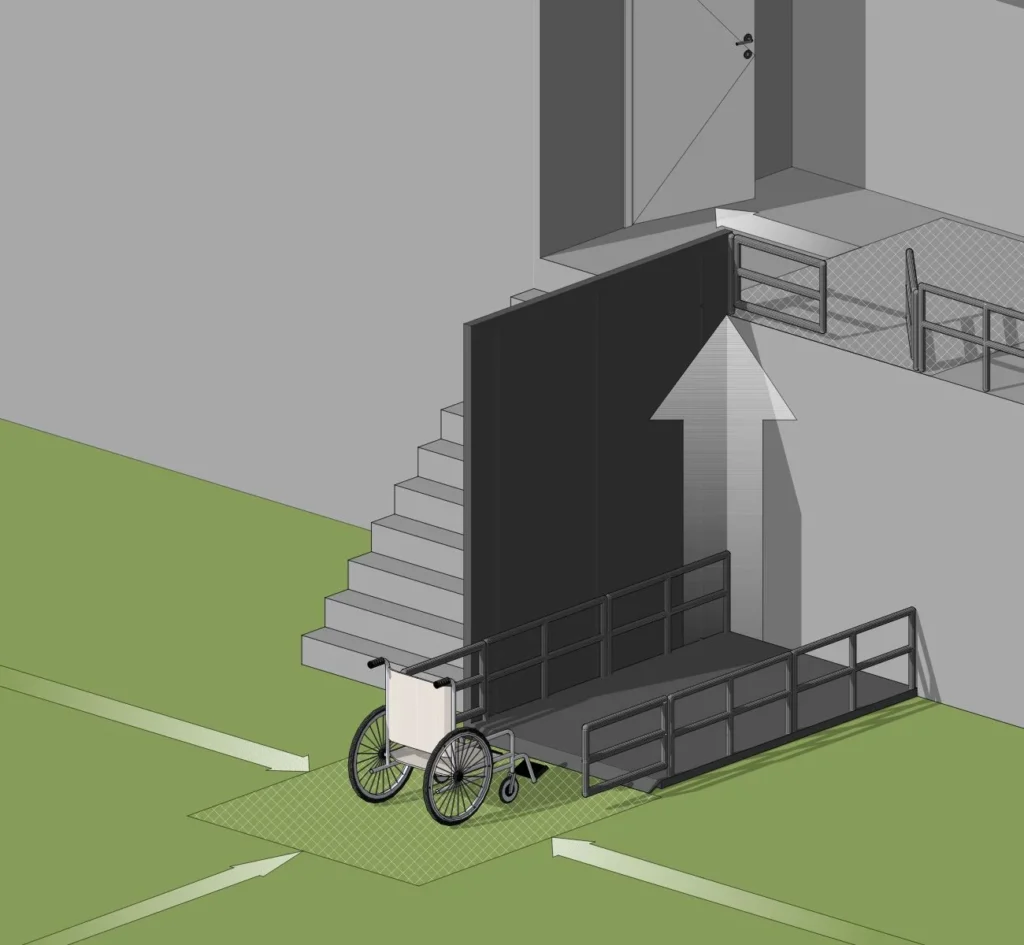

Зона під’їзду на нижньому рівні: скільки простору потрібно

Зона під’їзду до платформи повинна забезпечувати, достатньо простору для маневру візка, відсутність перешкод на маршруті до платформи та безпечний заїзд.

Згідно з ДБН В.2.2-40:2018, розділ 6.2.3 розміри платформи для заїзду мають бути не менше 1.5 × 1.5 метра. Однак розмір площадки не є фіксованим та визначається сукупністю технічних та архітектурних параметрів.

На збільшення мінімальних розмірів впливає схема руху під’їзду до платформи:

• прямий під’їзд здійснюється по прямій траєкторії й часто не вимагає збільшення розмірів зони маневрування
• боковий під’їзд виконується збоку платформи з попереднім поворотом, тому потребує більше простору для руху
• кутовий під’їзд вимагає коригування поворотів візка протягом маршруту, тому вимагає більшої зони маневрування та більш точних замірів

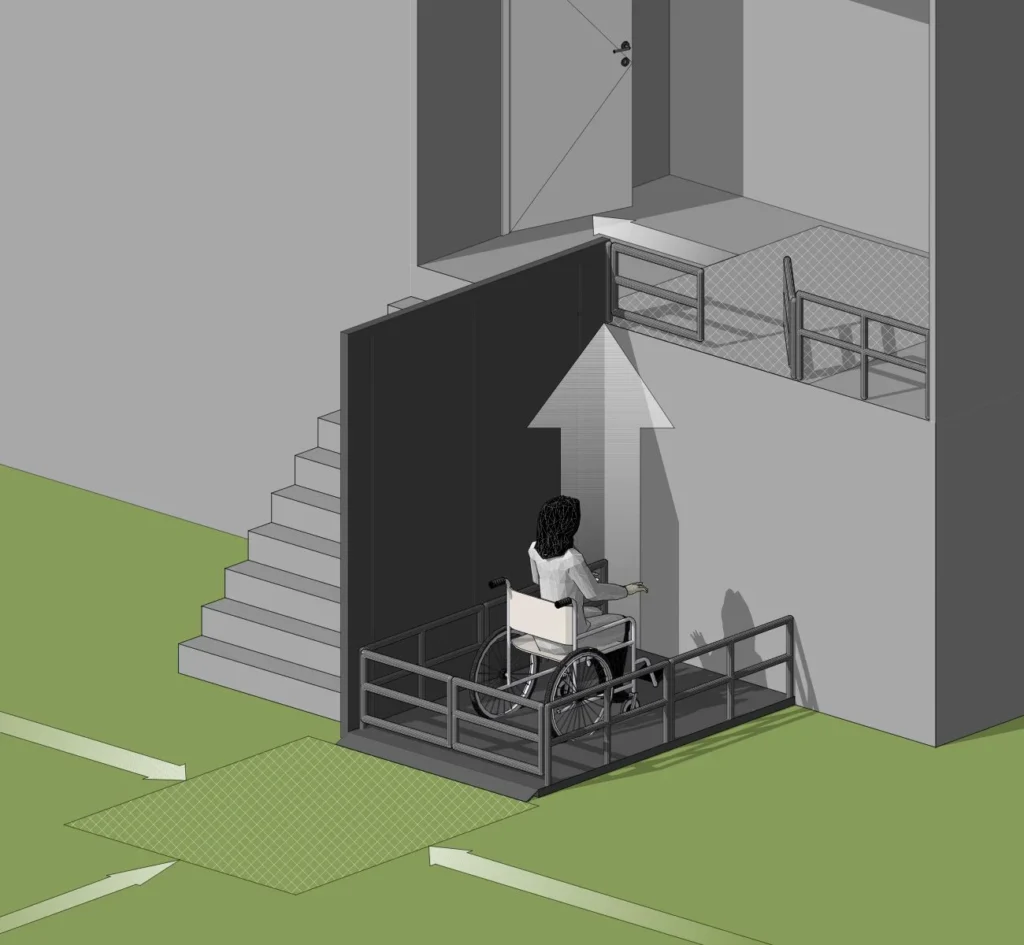

Правильне розміщення на платформі: межі безпечної зони

Підйомник для інвалідів безпечне використання досягається правильним розташуванням крісла в межах платформи. Візок повинен знаходитись по центру для запобігання перекосу підйомного механізму. Також важливо дотримуватися мінімальних відступів від країв до зони візка та зони досяжності пульта.

ДБН В.2.2-40:2018 у розділі 6.3.3.2 визначає чіткі мінімальні розміри платформи для підйому, а також параметри безпечної зони. Межі безпечної зони формують огороджувальні конструкції: шлагбауми, огороджувальні поручні та бортики.

Шлагбауми блокують краї платформи під час руху та запобігають випадковому з’їзду. Бортики обмежують зміщення коліс за межі робочої площини, а поручні формують додаткову межу безпечної зони.

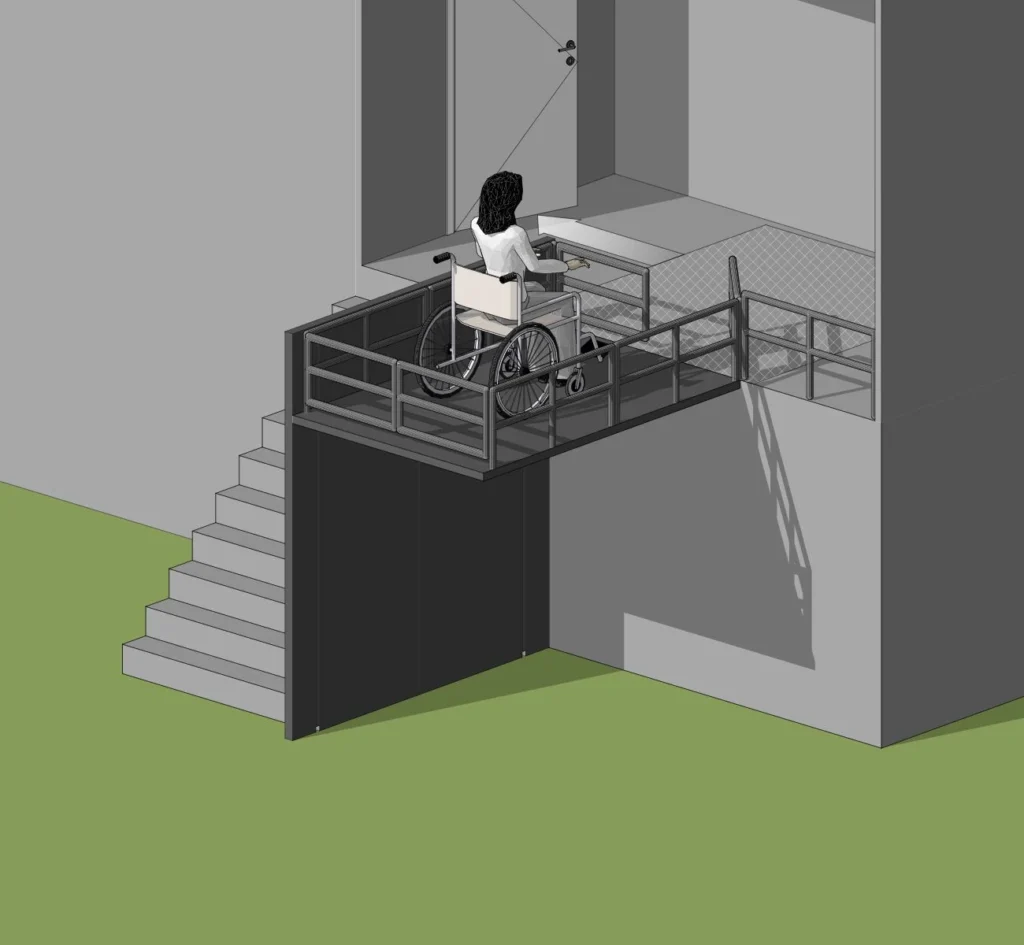

Зона висадки на верхньому рівні: що має бути вільним

Організація простору на верхньому рівні повинна забезпечувати безперервний рух після виходу з підйомника. Перед виходом с платформи передбачається вільний простір щонайменше 1.5 × 1.5 м. Крісло має повністю виїхати з зони підйому прямою траєкторією руху.

Якщо підйомник обладнано розпашними дверима або хвірткою, радіус їхнього руху має бути повністю вільним. Людина у кріслі не повинна маневрувати на краю платформи, щоб оминути двері.

Одразу за дверима підйомника візок повинен безперешкодно розвернутися для виїзду на загальну доріжку. У цій зоні не має бути архітектурних конструкцій чи інших предметів, що заважають руху. Важливо окремо прорахувати радіус відкриття дверей, щоб при виході із будівлі інша людина не блокувала рух інвалідного візка.

Підйомник для інвалідів вертикальний: безпечні елементи конструкції платформи

Безпечне функціонування конструкції, у яку входить вертикальний підйомник з платформою, залежить від елементів захисту. Основними елементами безпеки є шлагбауми, бортики та огороджувальні поручні. Вони заважають можливому падінню користувача та допомагають знаходитись у центрі платформи.

Коли підйомник для інвалідів вертикальний блокує рух

Платформа може мати автоматичні системи блокування руху. Такі системи не дозволяють запуск підйомника при відкритих шлагбаумах або некоректному положенні захисних елементів. Додатково автоматичні системи можуть контролювати нахил платформи або перевантаження.

Антиковзке покриття

Важливим елементом безпеки є протиковзке покриття на поверхні підйомної платформи та зони в’їзду. Воно зменшує ризик зміщення візка під час в’їзду та експлуатації, особливо в умовах підвищеної вологості.

Безпека при виході на верхньому рівні: підйомник для інвалідів вертикальний

Варто звернути увагу на безпеку висадки з верхнього рівня. Якщо користувач втратить рівновагу або крісло покотиться назад, виникає ризик падіння з висоти. При висоті підйому понад 2.0 метри, вуличний підйомник обов’язково повинен мати закриту шахту.

Типові помилки при організації зони посадки і як їх уникнути

Перешкоди на шляху руху до підйомника

Варто врахувати дрібні елементи на шляху до платформи. Урни, рекламні конструкції, турнікети ускладнюють доступ до конструкції.

Неправильне розташування пульта керування

Пульт має знаходитись у зоні досяжності. У зворотньому випадку, користувач змушений додатково маневрувати, щоб дотягнутись до пульта.

Ігнорування місця для маневра візка

Якщо не врахувати необхідний простір для маневру перед заїздом на платформу та при виїзді, користування підйомником може стати неможливим.

Підйомник для інвалідів вертикальний: блокування руху дверима

Важливо вирахувати траєкторію руху дверей. При блокуванні виїзду через відкриття дверей можуть виникати небезпечні ситуації.

Слизьке або нерівне покриття зони під’їзду

Відсутність протиковзкого покриття або нерівна платформа ускладнює керування візком та знижує стабільність під час заїзду.

Підйомник для інвалідів вертикальний: як замовити з урахуванням вимог до простору

Перед тим, як купити вертикальний підйомник для інвалідів важливо пройти 7 послідовні етапи, щоб отримати дійсно працюючу конструкцію:

1. Фіксація параметрів. Треба підготувати фото всіх елементів будівлі, що будуть стосуватись маршруту візка, а також можливий простір перед платформою. Додатково вимірюють відстань між рівнем верхньої та нижньої підлоги, параметри зон під’їзду та виїзду.
2. Вибір типу конструкції вертикального підйомника. Залежно від висоти підйому обирають відкриту або закриту конструкції. Якщо висота підйому більше ніж 2 метри, обов’язкове використання закритої шахти.
3. Вибір виробника. Необхідно вимагати наявність декларації про відповідність “Технічному регламенту безпеки машин”. Також варто уточнити, які додаткові послуги надає постачальник. Іноді компанія виробник забезпечує візит конструктора для точних замірів, влаштовує тестування готового обладнання.
4. Подача запиту постачальнику. Перший зв’язок з постачальником має консультаційний характер. Компанія виробник перегляне перші надіслані параметри та надішле подальші необхідні дії. Це може бути візит конструктора на простір майбутньої конструкції. Інженер зробить точні виміри відповідно ТЗ від виробника.
5. Погодження будівельної готовності та проєктування. Після отримання потрібних замірів виробник надає технічне задання на будівельну частину простору. На його основі варто підготувати простір під монтаж майбутнього підйомника.
6. Доставка готової конструкції та монтаж. Коли виконані всі вимоги щодо підготовки простору, поставник доставляє готовий виріб. Відбувається безпосередньо монтаж вертикального підйомника до будівлі.
7. Тестування. Перед експлуатацією проводять фінальний тест на виявлення справності конструкції. Після цього інженери передають технічний паспорт виробу, декларацію відповідності ДБН та гарантійний талон.
